AEM-1050
Koten
AEM-1050
مذاکره کردن
1Set
T/T ، L/C.
30Set/ماه
توسط موارد چوبی قابل توجه دریا.
ظرف 60 روز پس از دریافت سپرده.
چین
2284
وضعیت در دسترس بودن: | |
---|---|
مقدار: | |
1. Platen Press توسط موتور اصلی تایوان Teco با اینورتر پاناسونیک هدایت می شود. اجرای دستگاه کامل توسط سیستم کنترل متمرکز PLC کنترل می شود که می تواند به طور خودکار وضعیت کار را بررسی کرده و وضعیت غیرمعمول را آزمایش کند و همچنین شرایط کار را ثبت کند. طبق استاندارد ایمنی اروپا ، ما به طور منطقی طراحی می کنیم تا عملکرد و ایمنی کامل را ایجاد کنیم.
2. سیستم هشدار پیشرفته شروع به کار به اپراتور یادآوری می کند که منطقه ناامن را ترک کند. به طور خودکار فرآیند کل ، در صورت نقص عملکرد ، غیر کاغذی یا کاغذ گیر کرده ، کلاچ پنوماتیک جدا شده و به طور خودکار متوقف می شود که باعث کاهش زباله کاغذ می شود ، از کارکنان و تجهیزات محافظت می کند.
3. دستگاه های بدون توقف و تحویل دستگاه از پیش بسته بندی شده و تحویل کاغذ ، زمان انباشت را کاهش داده ، بازده دستگاه را بهبود می بخشد و درآمد خود را افزایش می دهد.
4- مؤلفه های منتخب اروپایی ، ژاپنی ، تایوان ، ثبات دستگاه را بهبود می بخشد و فرکانس عدم تحرک را کاهش می دهد.
5- اصلی و پایه اتخاذ می کنند که با استحکام بالایی کروی آهن QT500-7 که به طور دقیق توسط مرکز کنترل عددی پردازش می شود ، تضمین می کند که دستگاه به طور پایدار در زمان تحمل فشار بزرگ 200t انجام شود. هسته های دستگاه مطبوعاتی Platen مانند میل لنگ ، چرخ دنده کرم و غیره ، همه فولاد آلیاژ با کلاس بالا وارد شده است که با خاموش کردن و درجه حرارت بالا با یک عمر طولانی کار پردازش می شوند.
6. سیستم روغن کاری برای قطعات هسته مجهز به دستگاه نمایشگر برای فشار روغن و دستگاه هشدار دهنده برای فشار کافی روغن و هوا است.
7. ارائه آموزش های فنی بلند مدت و کامل و همچنین نگهداری سریع به مدت یک سال ، تضمین می کند که مشتریان ما می توانند به طور کامل بر فناوری تولید تجهیزات ما تسلط داشته باشند. دستگاه ما با طراحی کامل ، نصب دقیق ، پایداری بالا ، امنیت بالا ، سر و صدای کم است.
بخش تغذیه کاغذ: جدول فیدر و نقاله
1. صفحه دیواری فیدر از چدن ساخته شده است که در حالی که سرعت بالا در حال اجرا است ، پایدارتر است.
بخش برش
1. بدن IMAIN با استحکام بالا آهن انعطاف پذیر QT500 با فرآیند ریخته گری ویژه اتخاذ می کند. میل لنگ آلیاژ Ni-CR-Mo با درمان ویژه فرآیند کاردستی و کرم و دنده مقاوم در برابر سایش.
2. موتور روغن اتوماتیک فشار بالا با فیلتر و فن خنک کننده روغن را برای روغن کاری قطعات اصلی انتقال (میل لنگ ، کرم و دنده) بازیافت می کند. و پمپ روغن خودکار تمام قسمت های لازم را روغن کاری می کند (دنده ، زنجیر و غیره)
3. چرخ بزرگ با کلاچ پنوماتیک دقت بالایی را در هنگام کار با سرعت زیاد تضمین می کند.
4- فشار اتوماتیک سیستم تنظیم برش قالب ، اپراتور فقط برای تنظیم فشار باید مقدار را روی صفحه لمسی تنظیم کند.
5. طراحی دوستانه برای بشقاب مرده و آستر (فولاد منگنز ، HRC50-53) در حال تغییر است. قاب مرده را می توان واژگون کرد و به صورت پنوماتیک قفل کرد.
6. شاخص CAM با دقت بالا با محدود کننده گشتاور و کمربند همزمان برای کنترل میله های گیربکس برای تحویل کاغذ در حالت دقیق در هنگام کار با سرعت بالا.
7. گیربکس آلیاژ Ti-AL با استحکام بالا و زنجیرهای مقاوم در برابر سایش برای نوار گریپ.

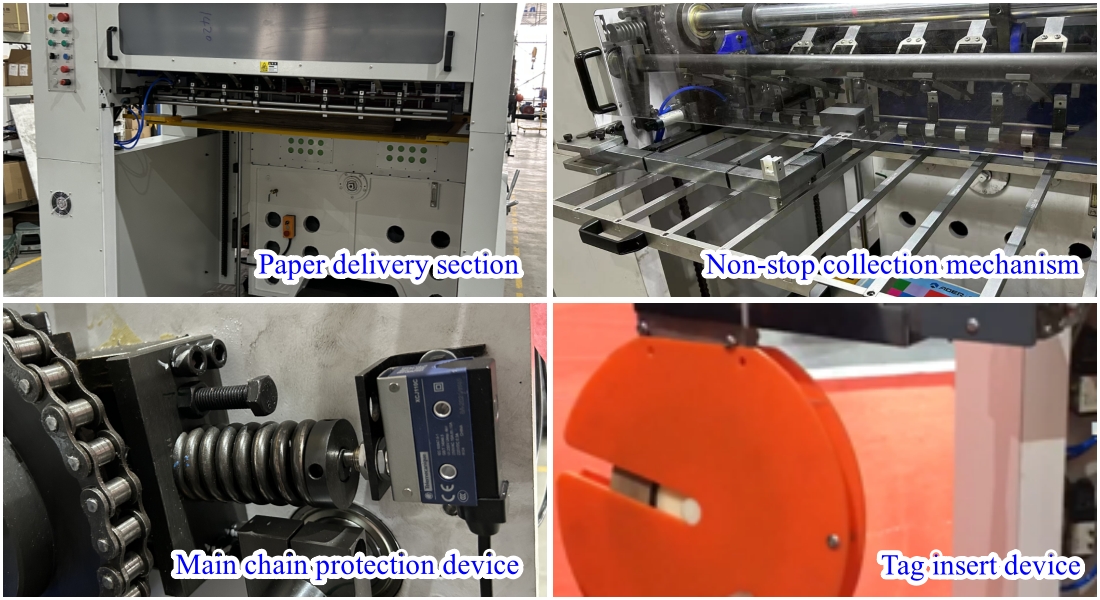

بخش تحویل کاغذ
1. دستگاه ترازوی اتوماتیک ، دمنده هوا قابل تنظیم و موهای موی مو به ترتیب مناسب است ، مهم نیست که کاغذ ضخیم یا نازک باشد.
2. دستگاه پیشگیری از پیشگیری: ورق به سمت بالا با نوار گریپر منتقل می شود. سنسور تشخیص آغاز می شود و دستگاه متوقف می شود.
3. دستگاه تحویل کاغذی بدون توقف خودکار توسط موتور کنترل می شود. شما فقط برای کار کردن باید دکمه را فشار دهید.
4.TAG دستگاه (1 مجموعه) را برای ثبت مقدار برگه درج کنید.
5- دستگاه بازدارنده ثانویه برای سلب (اختیاری)
جعبه برق و سیستم کنترل
1. کنترل های سازنده یکپارچه هستند ، و کنترل های سوئیچ الکتریکی متعدد در صفحه عملکرد تنظیم شده اند که عملکرد آسان و درک آسان است.
2.PLC سیستم کنترل متمرکز می تواند به طور خودکار وضعیت کار را بررسی کرده و وضعیت غیرمعمول را آزمایش کند و همچنین شرایط کار را ثبت کند.
3. عملکرد تشخیص مشکل در صفحه لمسی ، در صورت بروز هرگونه مشکلی ، می توانید صفحه لمسی را بررسی کنید تا آن را پیدا کنید.
4- چینی ، انگلیسی یا سایر زبانی (اختیاری) در صفحه لمسی
5. مؤلفه های الکتریکی و مدار الکتریکی مطابق با استاندارد ایمنی آمریکا هستند.
صفحه گرمایش ورق پلاستیکی (اختیاری)
برای برش ورق پلاستیکی مانند PvC ، PP ، ورق حیوان خانگی
1. تنظیم تنظیم درجه حرارت برای مناطق گرمایش مستقل ، کنترل ترموستاتیک.
صفحه گرمایشی توسط مقاوم در برابر گرما و ریخته گری با مقاومت بالا RTCR0.8 ساخته شده است.
بخش استریپر (اختیاری)
1.Stripper از سه فریم (قاب فوقانی ، میانه و پایین) تشکیل شده است که می تواند برای نصب پین بیرون کشیده شود.
2. نوار استریپ با پین یا صفحه زن و مرد برای سلب زباله.
مدل ماشین | دستگاه برش قالب AEM-1050Automatic | |
پیکربندی ماشین | بخش فیدر | √ |
بخش مطبوعات پلاتن | √ | |
صفحه گرمایشی | اختیاری | |
سلب | اختیاری | |
بخش تحویل ورق | √ | |
حداکثر اندازه ورق | 1050 × 750 میلی متر | |
حداقل اندازه ورق | 400 × 370 میلی متر | |
حداکثر اندازه برش | 1040 × 730 میلی متر | |
اندازه تعقیب داخلی | 1144 × 760 میلی متر | |
اندازه صفحه برش مرده | 1080 × 738 میلی متر | |
تغذیه ارتفاع شمع | 1550 میلی متر | |
ارتفاع شمع تحویل | 1400 میلی متر | |
برش ارتفاع قانون | 23.8 میلی متر | |
ضخامت صفحه برش | 7 میلی متر (5+2 یا 4+3 اختیاری است) | |
دامنه | مقالات: 0.1 ~ 2 میلی متر | |
مقاله راه راه: 4 میلی متر پوند | ||
ورق پلاستیکی: 0.2 ~ 1 میلی متر (صفحه گرمایش اختیاری است) | ||
دقت برش | 0.1 mm mm | |
حداکثر فشار | 320 تن | |
حداکثر سرعت ماشین | 7500 ثانیه در ساعت | |
حاشیه مین گریپر | 7 میلی متر | |
منبع هوا | 0.6-0.7mpa ، 0.36m³/min | |
نیروی مورد نیاز | 3 مرحله 380 ولت 50Hz | |
قدرت حرکتی اصلی | 11 کیلو وات | |
قدرت منطقه گرمایش (اگر برای برش پلاستیک ، اختیاری) | 24 کیلو وات (منطقه 12 گرم ، هر منطقه 2 کیلو وات است) | |
قدرت کل (بدون گرمایش) | 17.8 کیلو وات | |
وزن کل دستگاه | AEM-1050 | 16T |
AEM-1050Q | 17T | |
ابعاد کلی 【L (+ پیش از پشته) × W (+ پلت فرم) × H | AEM-1050 | 4700 (+1430) × 2100 (+1900) × 2400 میلی متر |
AEM-1050Q | 5600 (+1430) × 2100 (+1900) × 2400 میلی متر |
نام | مواد (مارک)/مبدا | نام | مواد (مارک)/مبدا |
ساختار اصلی | qt500-7 چدن گرافیت کروی | PLC و صفحه لمسی | FATEK ، تایوان |
صفحه پایه را فشار دهید | 75CR1 فولاد آلیاژ | صفحه لمسی | WECON ، تایوان |
میل لنگ | CR-NI-MO Alloy Steel ، تایوان | موتور اصلی | فناوری ، تایوان |
دریچه الکترومغناطیسی پنوماتیک | Airtac ، تایوان | موتور دنده | CPG/Dongli ، تایوان |
نوار چنگال | آلیاژ Ti-al ، تایوان | پمپ خلا | بکر ، آلمان |
دندانها | فولاد منگنز ، تایوان | معکوس کننده | پاناسونیک ، ژاپن |
واحد فهرست بندی بادامک | Handex ، تایوان | رمز دهنده | امرون ، ژاپن |
زنجیره انتقال اصلی | TYC ، تایوان | سنسور فیبر نوری | پاناسونیک ، ژاپن |
بلبرینگ اصلی | NSK ، ژاپن | سنسور عکاسی | پاناسونیک ، ژاپن |
کنتاکتور AC | اشنایدر ، فرانسه | رله | اشنایدر ، فرانسه |
شکن | اشنایدر ، فرانسه | دکمه | اشنایدر ، فرانسه |
توجه: با توجه به نیازهای پیکربندی بهینه سازی محصول ، تأمین کننده/منشاء برخی از مؤلفه ها بدون اطلاع قبلی به طور مناسب تنظیم می شود. فروشنده تضمین می کند که قطعات قبل و بعد از تعدیل از همان درجه برخوردار هستند و تأثیر منفی بر کالاهای تحت قرارداد نخواهد داشت. متشکرم!
1. Platen Press توسط موتور اصلی تایوان Teco با اینورتر پاناسونیک هدایت می شود. اجرای دستگاه کامل توسط سیستم کنترل متمرکز PLC کنترل می شود که می تواند به طور خودکار وضعیت کار را بررسی کرده و وضعیت غیرمعمول را آزمایش کند و همچنین شرایط کار را ثبت کند. طبق استاندارد ایمنی اروپا ، ما به طور منطقی طراحی می کنیم تا عملکرد و ایمنی کامل را ایجاد کنیم.
2. سیستم هشدار پیشرفته شروع به کار به اپراتور یادآوری می کند که منطقه ناامن را ترک کند. به طور خودکار فرآیند کل ، در صورت نقص عملکرد ، غیر کاغذی یا کاغذ گیر کرده ، کلاچ پنوماتیک جدا شده و به طور خودکار متوقف می شود که باعث کاهش زباله کاغذ می شود ، از کارکنان و تجهیزات محافظت می کند.
3. دستگاه های بدون توقف و تحویل دستگاه از پیش بسته بندی شده و تحویل کاغذ ، زمان انباشت را کاهش داده ، بازده دستگاه را بهبود می بخشد و درآمد خود را افزایش می دهد.
4- مؤلفه های منتخب اروپایی ، ژاپنی ، تایوان ، ثبات دستگاه را بهبود می بخشد و فرکانس عدم تحرک را کاهش می دهد.
5- اصلی و پایه اتخاذ می کنند که با استحکام بالایی کروی آهن QT500-7 که به طور دقیق توسط مرکز کنترل عددی پردازش می شود ، تضمین می کند که دستگاه به طور پایدار در زمان تحمل فشار بزرگ 200t انجام شود. هسته های دستگاه مطبوعاتی Platen مانند میل لنگ ، چرخ دنده کرم و غیره ، همه فولاد آلیاژ با کلاس بالا وارد شده است که با خاموش کردن و درجه حرارت بالا با یک عمر طولانی کار پردازش می شوند.
6. سیستم روغن کاری برای قطعات هسته مجهز به دستگاه نمایشگر برای فشار روغن و دستگاه هشدار دهنده برای فشار کافی روغن و هوا است.
7. ارائه آموزش های فنی بلند مدت و کامل و همچنین نگهداری سریع به مدت یک سال ، تضمین می کند که مشتریان ما می توانند به طور کامل بر فناوری تولید تجهیزات ما تسلط داشته باشند. دستگاه ما با طراحی کامل ، نصب دقیق ، پایداری بالا ، امنیت بالا ، سر و صدای کم است.
بخش تغذیه کاغذ: جدول فیدر و نقاله
1. صفحه دیواری فیدر از چدن ساخته شده است که در حالی که سرعت بالا در حال اجرا است ، پایدارتر است.
بخش برش
1. بدن IMAIN با استحکام بالا آهن انعطاف پذیر QT500 با فرآیند ریخته گری ویژه اتخاذ می کند. میل لنگ آلیاژ Ni-CR-Mo با درمان ویژه فرآیند کاردستی و کرم و دنده مقاوم در برابر سایش.
2. موتور روغن اتوماتیک فشار بالا با فیلتر و فن خنک کننده روغن را برای روغن کاری قطعات اصلی انتقال (میل لنگ ، کرم و دنده) بازیافت می کند. و پمپ روغن خودکار تمام قسمت های لازم را روغن کاری می کند (دنده ، زنجیر و غیره)
3. چرخ بزرگ با کلاچ پنوماتیک دقت بالایی را در هنگام کار با سرعت زیاد تضمین می کند.
4- فشار اتوماتیک سیستم تنظیم برش قالب ، اپراتور فقط برای تنظیم فشار باید مقدار را روی صفحه لمسی تنظیم کند.
5. طراحی دوستانه برای بشقاب مرده و آستر (فولاد منگنز ، HRC50-53) در حال تغییر است. قاب مرده را می توان واژگون کرد و به صورت پنوماتیک قفل کرد.
6. شاخص CAM با دقت بالا با محدود کننده گشتاور و کمربند همزمان برای کنترل میله های گیربکس برای تحویل کاغذ در حالت دقیق در هنگام کار با سرعت بالا.
7. گیربکس آلیاژ Ti-AL با استحکام بالا و زنجیرهای مقاوم در برابر سایش برای نوار گریپ.
بخش تحویل کاغذ
1. دستگاه ترازوی اتوماتیک ، دمنده هوا قابل تنظیم و موهای موی مو به ترتیب مناسب است ، مهم نیست که کاغذ ضخیم یا نازک باشد.
2. دستگاه پیشگیری از پیشگیری: ورق به سمت بالا با نوار گریپر منتقل می شود. سنسور تشخیص آغاز می شود و دستگاه متوقف می شود.
3. دستگاه تحویل کاغذی بدون توقف خودکار توسط موتور کنترل می شود. شما فقط برای کار کردن باید دکمه را فشار دهید.
4.TAG دستگاه (1 مجموعه) را برای ثبت مقدار برگه درج کنید.
5- دستگاه بازدارنده ثانویه برای سلب (اختیاری)
جعبه برق و سیستم کنترل
1. کنترل های سازنده یکپارچه هستند ، و کنترل های سوئیچ الکتریکی متعدد در صفحه عملکرد تنظیم شده اند که عملکرد آسان و درک آسان است.
2.PLC سیستم کنترل متمرکز می تواند به طور خودکار وضعیت کار را بررسی کرده و وضعیت غیرمعمول را آزمایش کند و همچنین شرایط کار را ثبت کند.
3. عملکرد تشخیص مشکل در صفحه لمسی ، در صورت بروز هرگونه مشکلی ، می توانید صفحه لمسی را بررسی کنید تا آن را پیدا کنید.
4- چینی ، انگلیسی یا سایر زبانی (اختیاری) در صفحه لمسی
5. مؤلفه های الکتریکی و مدار الکتریکی مطابق با استاندارد ایمنی آمریکا هستند.
صفحه گرمایش ورق پلاستیکی (اختیاری)
برای برش ورق پلاستیکی مانند PvC ، PP ، ورق حیوان خانگی
1. تنظیم تنظیم درجه حرارت برای مناطق گرمایش مستقل ، کنترل ترموستاتیک.
صفحه گرمایشی توسط مقاوم در برابر گرما و ریخته گری با مقاومت بالا RTCR0.8 ساخته شده است.
بخش استریپر (اختیاری)
1.Stripper از سه فریم (قاب فوقانی ، میانه و پایین) تشکیل شده است که می تواند برای نصب پین بیرون کشیده شود.
2. نوار استریپ با پین یا صفحه زن و مرد برای سلب زباله.
مدل ماشین | دستگاه برش قالب AEM-1050Automatic | |
پیکربندی ماشین | بخش فیدر | √ |
بخش مطبوعات پلاتن | √ | |
صفحه گرمایشی | اختیاری | |
سلب | اختیاری | |
بخش تحویل ورق | √ | |
حداکثر اندازه ورق | 1050 × 750 میلی متر | |
حداقل اندازه ورق | 400 × 370 میلی متر | |
حداکثر اندازه برش | 1040 × 730 میلی متر | |
اندازه تعقیب داخلی | 1144 × 760 میلی متر | |
اندازه صفحه برش مرده | 1080 × 738 میلی متر | |
تغذیه ارتفاع شمع | 1550 میلی متر | |
ارتفاع شمع تحویل | 1400 میلی متر | |
برش ارتفاع قانون | 23.8 میلی متر | |
ضخامت صفحه برش | 7 میلی متر (5+2 یا 4+3 اختیاری است) | |
دامنه | مقالات: 0.1 ~ 2 میلی متر | |
مقاله راه راه: 4 میلی متر پوند | ||
ورق پلاستیکی: 0.2 ~ 1 میلی متر (صفحه گرمایش اختیاری است) | ||
دقت برش | 0.1 mm mm | |
حداکثر فشار | 320 تن | |
حداکثر سرعت ماشین | 7500 ثانیه در ساعت | |
حاشیه مین گریپر | 7 میلی متر | |
منبع هوا | 0.6-0.7mpa ، 0.36m³/min | |
نیروی مورد نیاز | 3 مرحله 380 ولت 50Hz | |
قدرت حرکتی اصلی | 11 کیلو وات | |
قدرت منطقه گرمایش (اگر برای برش پلاستیک ، اختیاری) | 24 کیلو وات (منطقه 12 گرم ، هر منطقه 2 کیلو وات است) | |
قدرت کل (بدون گرمایش) | 17.8 کیلو وات | |
وزن کل دستگاه | AEM-1050 | 16T |
AEM-1050Q | 17T | |
ابعاد کلی 【L (+ پیش از پشته) × W (+ پلت فرم) × H | AEM-1050 | 4700 (+1430) × 2100 (+1900) × 2400 میلی متر |
AEM-1050Q | 5600 (+1430) × 2100 (+1900) × 2400 میلی متر |
نام | مواد (مارک)/مبدا | نام | مواد (مارک)/مبدا |
ساختار اصلی | qt500-7 چدن گرافیت کروی | PLC و صفحه لمسی | FATEK ، تایوان |
صفحه پایه را فشار دهید | 75CR1 فولاد آلیاژ | صفحه لمسی | WECON ، تایوان |
میل لنگ | CR-NI-MO Alloy Steel ، تایوان | موتور اصلی | فناوری ، تایوان |
دریچه الکترومغناطیسی پنوماتیک | Airtac ، تایوان | موتور دنده | CPG/Dongli ، تایوان |
نوار چنگال | آلیاژ Ti-al ، تایوان | پمپ خلا | بکر ، آلمان |
دندانها | فولاد منگنز ، تایوان | معکوس کننده | پاناسونیک ، ژاپن |
واحد فهرست بندی بادامک | Handex ، تایوان | رمز دهنده | امرون ، ژاپن |
زنجیره انتقال اصلی | TYC ، تایوان | سنسور فیبر نوری | پاناسونیک ، ژاپن |
بلبرینگ اصلی | NSK ، ژاپن | سنسور عکاسی | پاناسونیک ، ژاپن |
کنتاکتور AC | اشنایدر ، فرانسه | رله | اشنایدر ، فرانسه |
شکن | اشنایدر ، فرانسه | دکمه | اشنایدر ، فرانسه |
توجه: با توجه به نیازهای پیکربندی بهینه سازی محصول ، تأمین کننده/منشاء برخی از مؤلفه ها بدون اطلاع قبلی به طور مناسب تنظیم می شود. فروشنده تضمین می کند که قطعات قبل و بعد از تعدیل از همان درجه برخوردار هستند و تأثیر منفی بر کالاهای تحت قرارداد نخواهد داشت. متشکرم!
